网络概述
公司A分3个区域运行OSPF，公司B有一台业务服务器，将公司A与公司B连通，使公司A的PC能够访问到公司B的服务器。

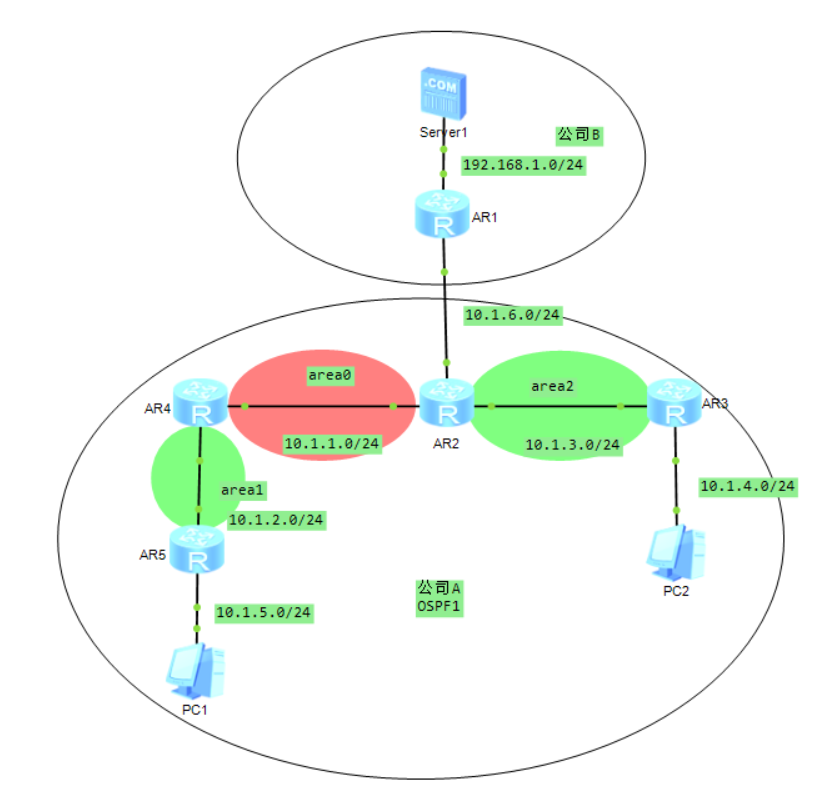

网络架构
设备配置
1
2
3
4
5
6
7
8
R1
interface GigabitEthernet0/0/0
ip address 10.1.6.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
ip route-static 0.0.0.0 0.0.0.0 10.1.6.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
R2
interface GigabitEthernet0/0/1
ip address 10.1.3.1 255.255.255.0
#
interface GigabitEthernet2/0/0
ip address 10.1.1.2 255.255.255.0
#
ospf 1 router-id 2.2.2.2
import-route static
area 0.0.0.0
authentication-mode md5 1 cipher huawei
network 10.1.1.2 0.0.0.0
area 0.0.0.2
authentication-mode md5 1 cipher huawei
network 10.1.3.1 0.0.0.0
#
ip route-static 192.168.1.0 255.255.255.0 10.1.6.2
1
2
3
4
5
6
7
8
9
10
11
12
13
R3
interface GigabitEthernet0/0/0
ip address 10.1.4.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.1.3.2 255.255.255.0
#
ospf 1 router-id 3.3.3.3
silent-interface GigabitEthernet0/0/0
area 0.0.0.2
authentication-mode md5 1 cipher huawei
network 10.1.3.2 0.0.0.0
network 10.1.4.1 0.0.0.0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
R4
#
interface GigabitEthernet0/0/0
ip address 10.1.2.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.1.1.1 255.255.255.0
#
ospf 1 router-id 4.4.4.4
area 0.0.0.0
authentication-mode md5 1 cipher huawei
network 10.1.1.1 0.0.0.0
area 0.0.0.1
authentication-mode md5 1 cipher huawei
network 10.1.2.2 0.0.0.0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
R5
#
interface GigabitEthernet0/0/0
ip address 10.1.2.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.1.5.254 255.255.255.0
#
ospf 1 router-id 5.5.5.5
silent-interface GigabitEthernet0/0/1
area 0.0.0.1
authentication-mode md5 1 cipher huawei
network 10.1.2.1 0.0.0.0
network 10.1.5.254 0.0.0.0
技术要点
| 执行命令silent-interface { all | interface-type interface-number }，禁止OSPF接口发送和接收协议报文。 |
可以在不同的OSPF进程中，禁止同一个接口发送和接收OSPF报文，但silent-interface命令只对本进程已经使能的OSPF接口起作用，对其它进程的接口不起作用。
DR和BDR是由同一网段中所有的路由器根据路由器优先级、Router ID通过HELLO报文选举出来的，只有优先级大于0的路由器才具有选取资格。
进行DR/BDR选举时每台路由器将自己选出的DR写入Hello报文中，发给网段上的每台运行OSPF协议的路由器。当处于同一网段的两台路由器同时宣布自己是DR时，路由器优先级高者胜出。如果优先级相等，则Router ID大者胜出。如果一台路由器的优先级为0，则它不会被选举为DR或BDR。
需要注意的是：
只有在广播或NBMA类型接口才会选举DR，在点到点或点到多点类型的接口上不需要选举DR。
DR是某个网段中的概念，是针对路由器的接口而言的。某台路由器在一个接口上可能是DR，在另一个接口上有可能是BDR，或者是DR Other。
路由器的优先级可以影响一个选取过程，但是当DR/BDR已经选取完毕，就算一台具有更高优先级的路由器变为有效，也不会替换该网段中已经选取的DR/BDR成为新的DR/BDR。
DR并不一定就是路由器优先级最高的路由器接口；同理，BDR也并不一定就是路由器优先级次高的路由器接口。
OSPF支持报文验证功能，只有通过验证的报文才能接收，否则将不能正常建立邻居关系。
OSPF协议支持两种认证方式：区域认证和链路认证。
使用区域认证时，一个区域中所有的路由器在该区域下的认证模式和口令必须一致；OSPF链路认证相比于区域认证更加灵活，可专门针对某个邻居设置独立的认证模式和密码。如果同时配置了接口认证和区域认证时，优先使用接口认证建立OSPF邻居。 每种认证方式又分为简单验证模式，MD5验证模式和Key chain验证模式。
简单验证模式在数据传递过程中，认证密钥和密钥ID都是明文传输，容易被截获；MD5验证下的密钥是经过MD5加密传输，相比简单模式更为安全；Key chain 验证模式可以同时配置多个密钥，不同密钥单独设置生效周期等。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
OSPF Process 1 with Router ID 2.2.2.2
Link State Database
Area: 0.0.0.0
Type LinkState ID AdvRouter Age Len Sequence Metric
Router 4.4.4.4 4.4.4.4 1388 36 80000007 1
Router 2.2.2.2 2.2.2.2 1394 36 80000006 1
Network 10.1.1.1 4.4.4.4 1388 32 80000004 0
Sum-Net 10.1.3.0 2.2.2.2 1461 28 80000003 1
Sum-Net 10.1.2.0 4.4.4.4 1465 28 80000003 1
Sum-Net 10.1.5.0 4.4.4.4 1465 28 80000003 2
Sum-Net 10.1.4.0 2.2.2.2 1419 28 80000003 2
Area: 0.0.0.2
Type LinkState ID AdvRouter Age Len Sequence Metric
Router 2.2.2.2 2.2.2.2 1419 36 80000005 1
Router 3.3.3.3 3.3.3.3 929 48 80000009 1
Network 10.1.3.2 3.3.3.3 1420 32 80000003 0
Sum-Net 10.1.2.0 2.2.2.2 1394 28 80000003 2
Sum-Net 10.1.1.0 2.2.2.2 1461 28 80000003 1
Sum-Net 10.1.5.0 2.2.2.2 1394 28 80000003 3
AS External Database
Type LinkState ID AdvRouter Age Len Sequence Metric
External 192.168.1.0 2.2.2.2 1464 36 80000003 1
我们来看该LSDB中的链路信息，首先Router LSA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<R2>dis ospf lsdb router 4.4.4.4
OSPF Process 1 with Router ID 2.2.2.2
Area: 0.0.0.0
Link State Database
Type : Router
Ls id : 4.4.4.4 产生此LSA的路由器的Router ID。
Adv rtr : 4.4.4.4 产生此LSA的路由器的Router ID。
Ls age : 1675
Len : 36
Options : ABR E
seq# : 80000007
chksum : 0x8a87
Link count: 1
* Link ID: 10.1.1.1
Data : 10.1.1.1
Link Type: TransNet
Metric : 1
Network（2类LSA 是每个网络的DR产生，2类LSA 包含这个网络内一共有多少成员， 每个成员的router ID 是多少， 以及这个网络的掩码是多少位。）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<R2>dis ospf lsdb network 10.1.1.1
OSPF Process 1 with Router ID 2.2.2.2
Area: 0.0.0.0
Link State Database
Type : Network
Ls id : 10.1.1.1 DR的IP地址。
Adv rtr : 4.4.4.4 DR的RouterID。
Ls age : 249
Len : 32
Options : E
seq# : 80000005
chksum : 0x4ad6
Net mask : 255.255.255.0 广播网或NBMA网络地址的掩码。
Priority : Low
Attached Router 4.4.4.4 连接在同一个网段上的所有与DR形成了完全邻接关系的路由器的Router ID，也包括 DR自身的Router ID。
Attached Router 2.2.2.2
Summary LSA （3类LSA是 每个区域的ABR产生. 3类LSA 包含的是其他区域的路由信息）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
<R2>dis ospf lsdb summary 10.1.3.0
OSPF Process 1 with Router ID 2.2.2.2
Area: 0.0.0.0
Link State Database
Type : Sum-Net
Ls id : 10.1.3.0 Link State ID：对于Type3 LSA来说，它是所通告的区域外的网络地址；对于Type4来说，它 是所通告区域外的ASBR的Router ID。
Adv rtr : 2.2.2.2 是ABR的router ID
Ls age : 524
Len : 28
Options : E
seq# : 80000004
chksum : 0x83bf
Net mask : 255.255.255.0 Type3 LSA的网络地址掩码。对于Type4 LSA来说没有意义，设置为0.0.0.0。
Tos 0 metric: 1
Priority : Low
AS External LSA（5类LSA是ASBR 产生的，５类LSA 包含的是OSPF区域外部的路由信息）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<R2>dis ospf lsdb ase 192.168.1.0
OSPF Process 1 with Router ID 2.2.2.2
Link State Database
Type : External
Ls id : 192.168.1.0 所要通告的其他外部AS的目的地址，如果通告的是一条缺省路由，那么链路状态ID（Link State ID）和网络掩码（Network Mask）字段都将设置为0.0.0.0。
Adv rtr : 2.2.2.2 是ASBR的router ID
Ls age : 730
Len : 36
Options : E
seq# : 80000004
chksum : 0xff5b
Net mask : 255.255.255.0 所通告的目的地址的掩码。
TOS 0 Metric: 1
E type : 2
Forwarding Address : 0.0.0.0 到所通告的目的地址的报文将被转发到的地址。
Tag : 1
Priority : Low
